Trifásico

No Break PTX 3

Introdução

A linha de No Breaks PTX3 é constituído de três sistemas principais que operam independentemente e formam o sistema ininterrupto de potência, são eles:

• Retificador /conversor (AC-DC)
• Inversor/conversor (DC-AC)
• Chave estática de transferência automática.

Três fontes de alimentação são utilizadas para alimentar o sistema do No Break.

1. Rede AC Principal (Entrada do Retificador)
2. Rede AC Reserva (Entrada da Chave Estática)
3. Bateria DC (Entrada do Inversor).

Características

• Potência nominal de 5 até 250 KVA.
• Tensão de entrada e saída conforme solicitação do cliente (Trafo Interno).
• No Break Inteligente, Microprocessado, de Dupla Conversão e True On-Line.
• Retificador de 6 ou 12 pulsos e inversor IGBT com PWM de alta frequência.
• Regulação estática de saída.
• Suporta 100% de desbalanceamento de carga mantendo a tensão de saída estabilizada.
• Fator de crista: 3:1.
• Precisão de saída estabilizada em 1%.
• Transformador Isolador com Blindagem Eletrostática Interno ao gabinete da UPS (opcional).
• Possui display alfanumérico de cristal líquido e sinóptico.
• O gabinete do No-Break Amplimag é fabricado internamente e são produzidos em aço galvanizado, pintado eletrostaticamente a pó e com detalhes em ABS cromado.
• O Banco de Baterias é dimensionado pela Amplimag de acordo com a disponibilidade de espaço que o cliente possui, levando-se em consideração a autonomia desejada, as Baterias podem ser instaladas em gabinete próprio (similar a UPS) ou internamente ao gabinete do No-Break.
• Função ECO MODE: Modo de funcionamento que privilegia o baixo consumo de energia.

Aplicações

O No-Break PTX3 pode ser utilizado em computadores, redes, controle de processo, automação bancária e comercial, laboratórios, equipamentos industriais, motores e outros equipamentos eletroeletrônicos sensíveis que exijam proteção total contra variações de tensão, surtos, ruídos elétricos e black out.

Vantagens do No Break PTX3

• Suporta 100% de desbalanceamento da corrente de fase e ainda mantém a tensão estabilizada na saída em 1%.
• Fornece potência ativa igual à aparente, ex. fornece 80KVA e 80KW.
• Permite manutenção sem que seja necessário o desligamento da carga.
• Todas as peças internas ficam desenergizadas e o No Break prossegue alimentando a carga crítica através da rede.
• O retorno para operação normal também é feito sem interrupção.
• As entradas de rede principal e de rede reserva são independentes e estão disponíveis na régua de bornes do UPS.
• A chave estática transfere instantaneamente e em fase. Em caso de perda de sincronismo a transferência é inibida, a transferência se dá por tensão alta ou baixa, sobrecarga ou curto circuito na saída.
• Exclusivo botão de emergência (EPO), possibilita desconectar a rede de entrada e by-pass com imediata interrupção do sistema.
• Partida a frio (Cold Start), permite a partida da UPS a partir das baterias mesmo sem a presença da rede.

Display de Cristal Líquido

Display alfanumérico de cristal líquido totalmente em Português com mais de 50 funções e alarmes, como por exemplo:

• Tensão de Entrada e Saída.
• Corrente de Entrada e Saída.
• Frequência de Entrada e Saída.
• Potência Total e por Fase.
• Tensão de Bateria.
• Autonomia.
• Inversor Ligado.
• Inversor Sincronizado Com Rede Reserva.
• Tensão De Baterias Dentro Dos Limites.
• Retificador Ligado.
• Baterias Em Carga De Flutuação.
• Bateria Sendo Carregada.
• Rede Reserva Dentro Dos Limites.
• Temperatura Externa Dentro Dos Limites.
• Carga Alimentada Pela Rede Reserva.
• Carga Alimentada Pelo Inversor; Conversão, True On-Line.
• Inversor Desligado, Carga Alimentada Pela Rede Reserva.
• Tensão De Baterias Fora Dos Limites.
• Tensão De Bateria Muito Baixa - Limite Mínimo.
• Sobre Carga No Inversor.
• Sobre Aquecimento No Inversor.
• Sobre Corrente No Inversor.
• Sobre Aquecimento No Retificador.
• Sobre Aquecimento No Retificador.
• Rede Reserva Fora Dos Limites.
• Chave Estática Atuada.
• By-Pass Manual Ligado.
• Temperatura Externa Alta.
• Falha De Bateria.

*Outros Parâmetros Podem Ser Programados Para Medição.

Indicações

As indicações seguintes estão disponibilizadas no terminal de bornes com contatos secos:

1. Retificador operando normalmente.
2. Falha na Bateria.
3. Falha no aterramento das baterias.
4. Inversor operando normalmente.
5. Tensão de bateria baixa, inversor próximo do desligamento.
6. Chave estática fechada na saída do inversor.
7. Rede reserva normal.
8. By-pass manual acionado.
9. Carga alimentada pelo inversor.

Contato Seco

Indicações disponibilizadas no terminal de bornes com contatos secos:

• Retificador operando normalmente.
• Falha na Bateria.
• Falha no aterramento das baterias.
• Inversor operando normalmente.
• Tensão de bateria baixa, inversor próximo do desligamento.
• Chave estática fechada na saída do inversor.
• Rede reserva normal.
• By-pass manual acionado.
• Carga alimentada pelo inversor.

Comunicação Modbus

Protocolo Modbus residente, disponibilizando 80 parâmetros e status do funcionamento do equipamento.

Interfaces Opcionais

Interface de comunicação com fibra óptica: Permite a comunicação serial a longas distâncias através de par de fibras ópticas.

Placa de relés para sinalização remota: A placa de relés para sinalização remota é montada na parte interna do UPS. Nesta placa estão disponíveis contatos secos (desenergizados) para alarme e monitoração remota do equipamento, bem como um desligamento de emergência (Emergency Power Off EPO).

Adaptador SNMP: Possibilita monitorar o UPS através de uma conexão de rede Ethernet, utilizando os protocolos SNMP, monitorado através de um software gerenciador tipo HP Openview ou similar, ou TCP/IP, que permite o monitoramento remoto a partir de uma web browser em qualquer computador da rede. São disponibilizados também programa de detecção e configuração do adaptador na rede, programa que "escuta" (listener) o adaptador e executa o shut down em estações Windows e programa que permite monitorar simultaneamente diversos adaptadores instalados em UPSs diferentes.

Solicite junto ao nosso Dpto. Comercial mais informações sobre este produto: 55 11 2842 9000 ou comercial@amplimag.com.br

As informações aqui contidas podem ser alteradas sem aviso prévio ou conforme especificação do cliente, prevalecendo o conteúdo da proposta técnica.

No Break ATLAS

Introdução

O No Break ATLAS pode ser utilizado em Servidores de Rede, Equipamentos Industriais, Automação, Laboratórios, Medicina por imagem e outros equipamentos eletroeletrônicos sensíveis que exijam proteção total contra variações de tensão, surtos, ruídos elétricos e falta de energia.

Características Principais

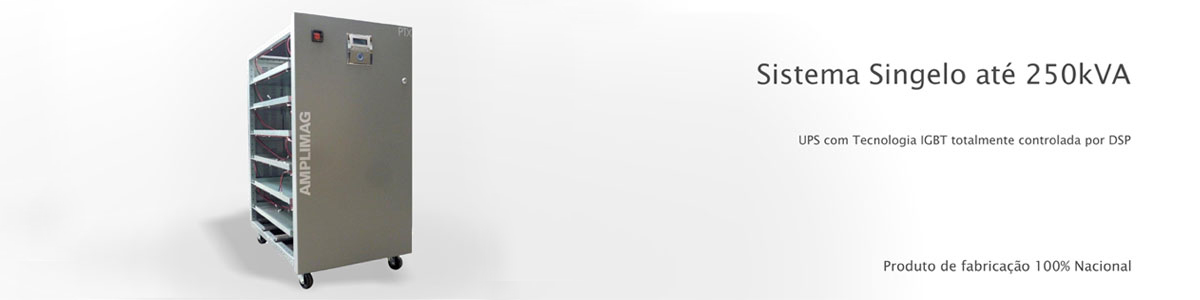

• Potência nominal de 30 até 250 KVA.
• Tensão de entrada e saída conforme solicitação do cliente.
• Transformador Isolador com Blindagem Eletrostática Interno ao gabinete da UPS (opcional).
• Tecnologia DSP- DIGITAL SIGNAL PROCESSOR.
• Garante controle e medição de parâmetros TRUE RMS.
• Dupla Conversão.
• Senoidal.
• True On Line.
• Fator de potência na entrada: 0,99.
• Acesso pela porta frontal a todas as placas eletrônicas e componentes importantes do sistema.

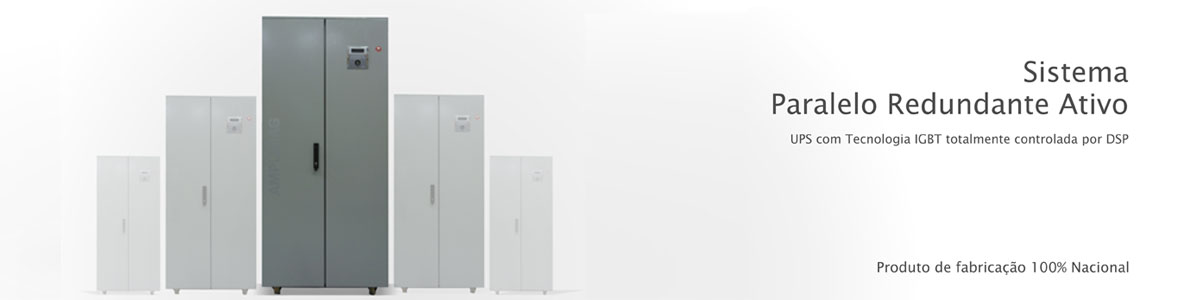

• Paralelo Ativo até 8 unidades com divisão de carga.
• Retificador / Conversor (AC-DC) -IGBT.
• Inversor (DC-AC) -IGBT.
• Chave Estática de Transferência Automática.
• Exclusivo botão de emergência (EPO), possibilita desconectar a rede de entrada e by-pass com imediata interrupção do sistema.
• Partida a frio (Cold Start), permite a partida da UPS a partir das baterias mesmo sem a presença da rede.
• Hot swap - substituição de baterias sem interrupção da energia à carga.
• Regulação TRUE RMS.
• O Banco de Baterias é dimensionado pela Amplimag de acordo com a disponibilidade de espaço que o cliente possui, levando-se em consideração a autonomia desejada, as Baterias podem ser instaladas em gabinete próprio (similar a UPS) ou internamente ao gabinete do No-Break.

Painel com Display de Tecnologia OLED

Alfanumérico, totalmente em Português, o novo Display OLED é totalmente controlado por DSP e apresenta mais de 50 diferentes funções e alarmes, apresenta também Painel Sinóptico com indicação LED do funcionamento dos módulos Inversor, Conversor, Chave Estática, By Pass, Bateria, Redes e Carga.

Medições Básicas em True RMS (*consultar todas opções):

• Tensões de entrada.
• Tensões de saída.
• Frequências de entrada e saída.
• Potências de entrada e saída.
• Tensões de baterias.
• Temperatura interna.
• Carga das baterias.
• Data e hora local.
• Log de 5.000 eventos (natureza da ocorrência, condições de operação, data e hora).

Sistema By Pass

• By Pass Estático: Chave estática interna, sem interrupção.
• Supervisão das tensões e frequência de rede e inversor.
• Retorno automático ao modo normal de operação sem interrupção.
• By Pass Manual Interno: Permite manutenção sem desligar a carga crítica. Retorno manual sem interrupção.

Carregador de Baterias Inteligente - IBC

Ajusta a tensão da bateria em função da temperatura dos elementos, selecionando a corrente de carga mais adequada para o conjunto, garantindo maior vida útil dos elementos.

Comunicação Remota

• RS 232, RS 485, USB e/ou SNMP - Rede local ou Internet. Versões disponíveis para Windows 98, 2000NT, XP2003, Vista e Windows 64. XP, Profissional. Linux, Java. IBM AIX, AS 400, SunOs, Solaris, OSF/1, HP UX, KERNEL2.4.
• Gerenciamento multiusuário e para sistema de multi servidores com envio de E-mail, SMS e outros.
• KIT Ethernet (opcional)
• Firmware atualizado on line, o software de controle do No Break instalado no DSP pode ser customizado ou atualizado local ou remotamente, mantendo o equipamento sempre na última versão do projeto.

Solicite junto ao nosso Dpto. Comercial mais informações sobre este produto: 55 11 2842 9000 ou comercial@amplimag.com.br.

As informações aqui contidas podem ser alteradas sem aviso prévio ou conforme especificação do cliente, prevalecendo o conteúdo da proposta técnica.
